Funktechnik - Tornisterfunkgerät R105/R108/R109 -

Das R105/R108/R109 (P - R= russisch P) ist ein batteriebetriebenes Tornisterfunkgerät russischer Bauart. Es ist für den mobilen Einsatz konzipiert. R105, R108 und R109 sind techn. baugleich und unterscheiden sich nur im Frequenzbereich. Geräte der "M"-Reihe sind Nachfolgegeräte der "D"-Reihe.

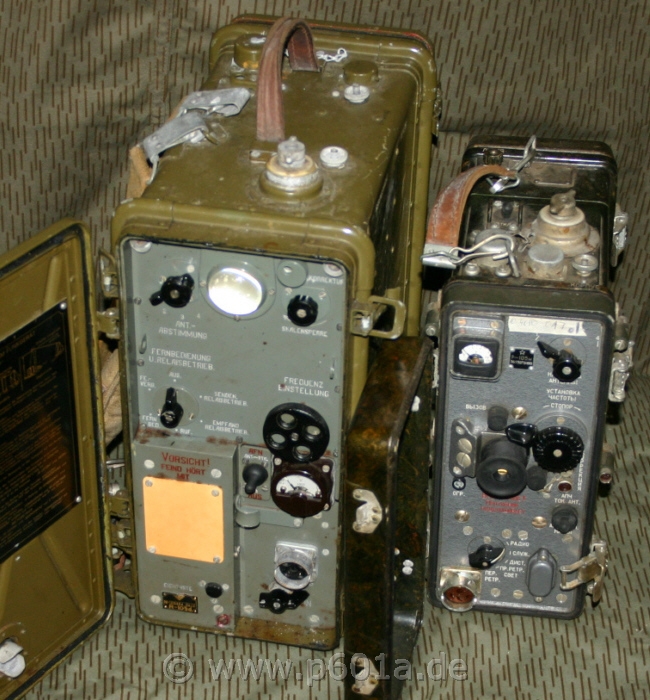

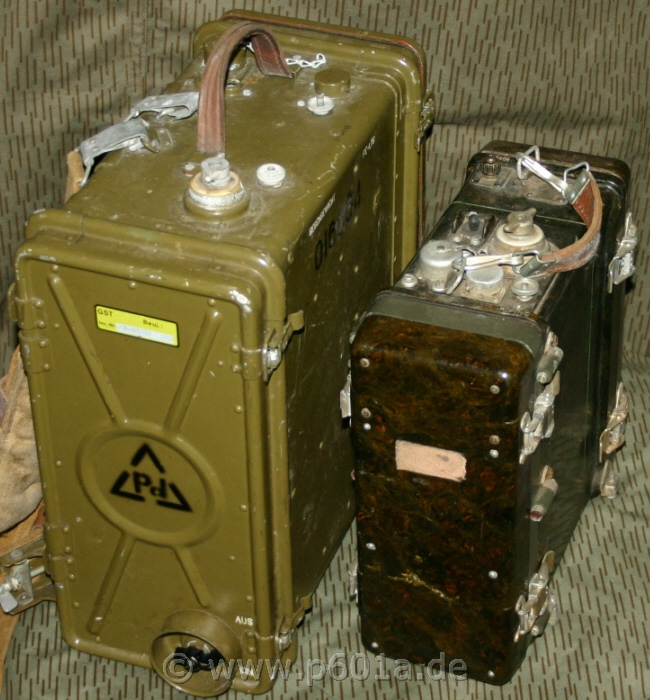

Funkgerät R105m R105M und R105D im Vergleich Funkgerät R105m R105M und R105D im Vergleich

Die Geräte der"M"-Reihe sind kleiner und leichter. Das Gehäuse ist aus Bakelit und "D"-Geräte haben ein Blechgehäuse. Die verwendeten Bauteile spiegeln die techn. Weiterentwicklung ebenfalls wieder. Im den Bildern oben ist ein R105D und R105M im Vergleich dargestellt.

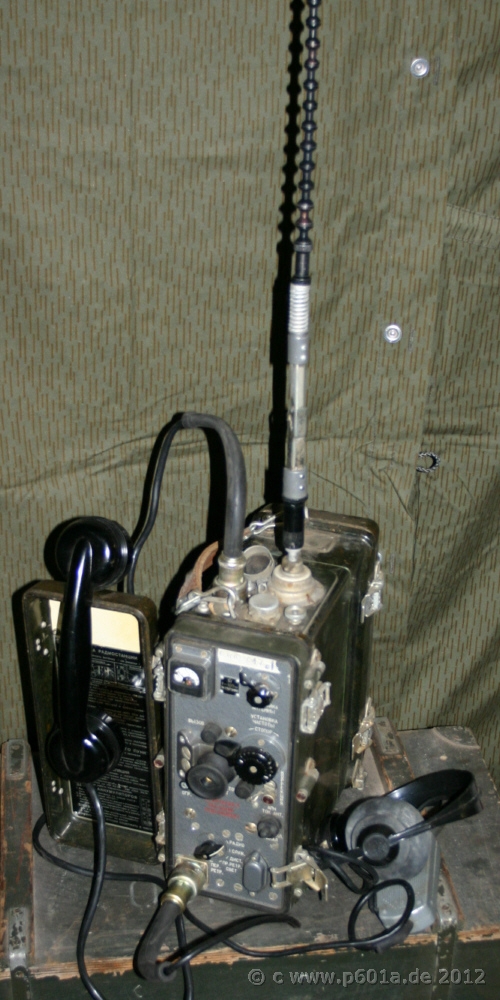

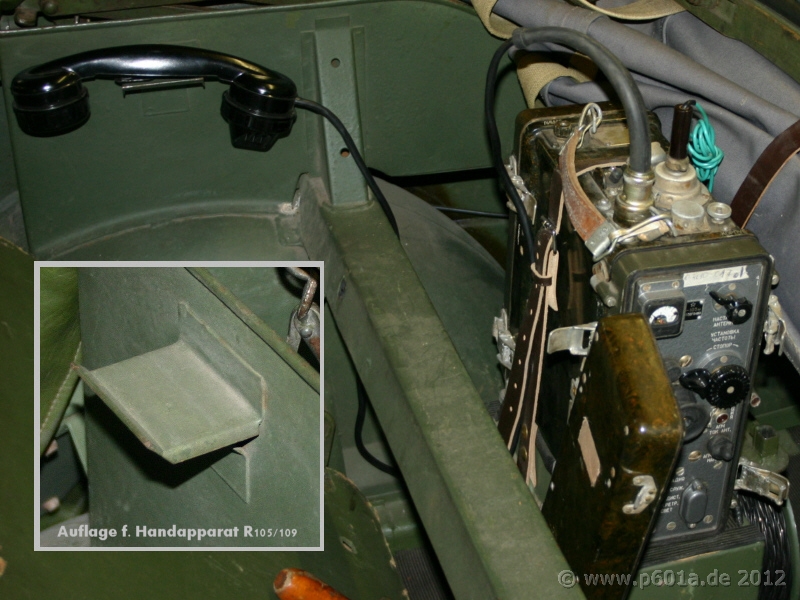

Funkgerät R105m betriebsbereites Funkgerät R105m Funkgerätehalterung R109 R105m in KFZ-Halterung

Im Trabant P601A ist das R105/R108/R109 als Hauptfunkgerät eingesetzt wurden. Das R109 wurde vorrangig bei den Grenztruppen, R105 und R108 bei der NVA und GST verwendet. Es wird auf einem Geräteträger im Kofferraum untergebracht. (siehe auch "Ausrüstung/Kofferraum")

Die Kulikowantenne wird am Trabant Kübel mittels eines Haltewinkels am Heck befestigt. Alternativ kann sie auch mit der Universal-KFZ-Halterung montiert werden.

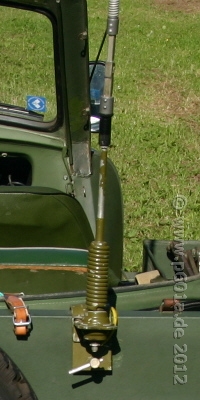

Kulikowantenne R105 Antennenmontage mit Haltewinkel Kulikowantenne KFZ-Halter Universal-KFZ-Halterung

Unter der Antennenhalterung ist ein Isolierkörper als Antennenkabeldurchführung angebracht.
Es gibt zwei Ausführungen. Nr.1 mit beidseitigem Schraubanschluss / Nr.2 mit Schraub- und Klemmanschluss. Im Trabant Kübel wurde vorrangig der rechte mit Schraubanschlüssen verbaut. Der linke Isolierkörper mit Klemmanschluss, ist alternativ zur rechten Variante einsetzbar.

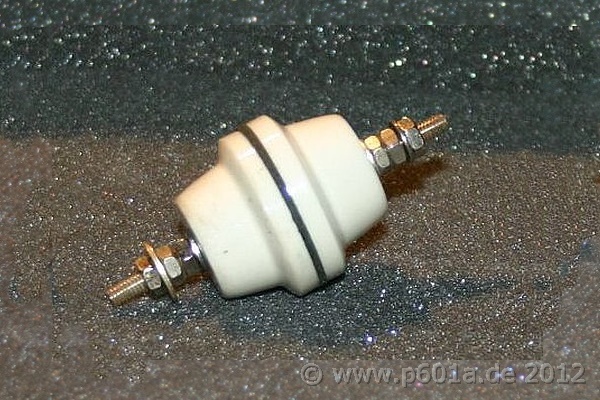

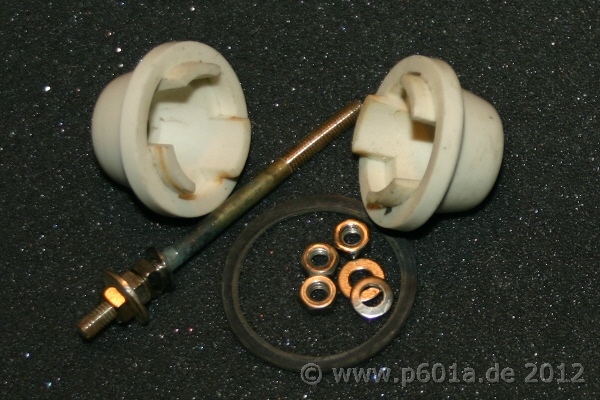

Isolierkörper Trabant Kübel Isolierkörper am P601A Heck Isolierkörper Trabant P601a Isolierkörper im Vergleich Trabant P601a Isolierkörper Nr.1 Isolierkörper mit beidseitigem Schraubanschluss Trabant P601a Isolierkörper Nr.2 Isolierkörper mit Schraub- u.Klemmanschluss

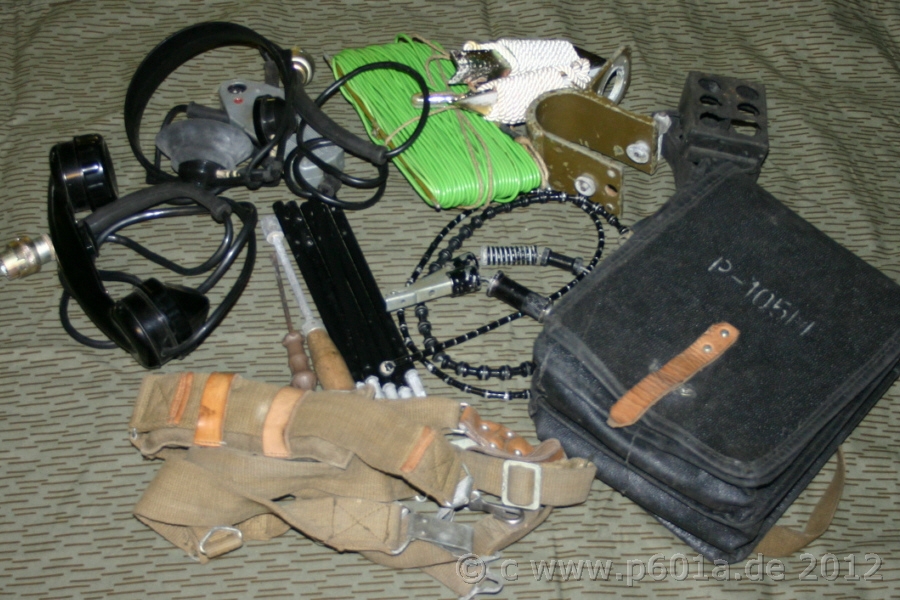

r105 Zubehör Zubehör R105
Zubehör R105/R109
Das Zubehör des R105/R109 besteht aus:
Transportkiste
Funkertasche - mit Handapparat,
Antennenverlängerungsstäbe, Werkzeug,
Sprechgarnitur
KFZ-Antennenfuß
Kulikow-Antenne
Antennenwickel - mit Langdrahtantenne
incl. Abspannmaterial
Tragegurte

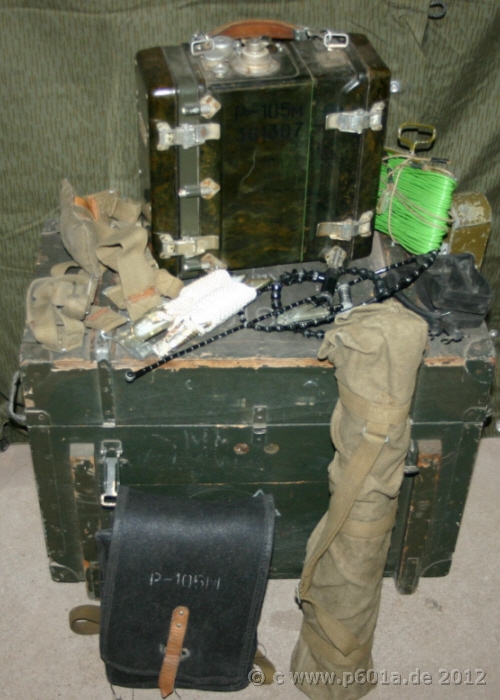

Zubehör r109 Zubehör und Transportkiste des R105
techn. Daten R105/R109 D/M
L/B/H:
Typ "D" 365x230x385mm
Typ "M" 310x170x325mm
Gewicht:
Typ "D" 21 kg
Typ "M" 14 kg
Frequenzbereich:
R105 = 36,0-46,1 MHz
R109 = 21,5-28,5 MHz
Sendeleistung: 1 Watt
Reichweite: 5KM Kulikowantenne/
Langdrahtantenne 15-20KM
Batterien:
R105D/R109D 2x 2NKN24
R105M/R109M 4x KN14
